14. Ģeometrisko ķermeņu šķelšana ar plakni08.09.2016.Tēma: SKOLA → Tehniskā grafika → Tehniskā grafika iesācējiem (teorija)
Uzrasēt ar frontāli projicējošu plakni nošķeltu regulāras sešstūra piramīdas ortogonālo izometriju.
1. solis. Konstruē pilnas piramīdas attēlu. Z asij jāsakrīt ar piramīdas augstumu, Y asij jāiet caur pamata virsotnēm, bet X asij jāiet caur pamata viduspunktiem (9).
9
2. solis. Uz piramīdas pamata konstruē šķēluma figūras horizontālo projekciju. Šķēluma figūras izmēri un izvietojums jāskatās 8. attēla virsskatā (10).
10

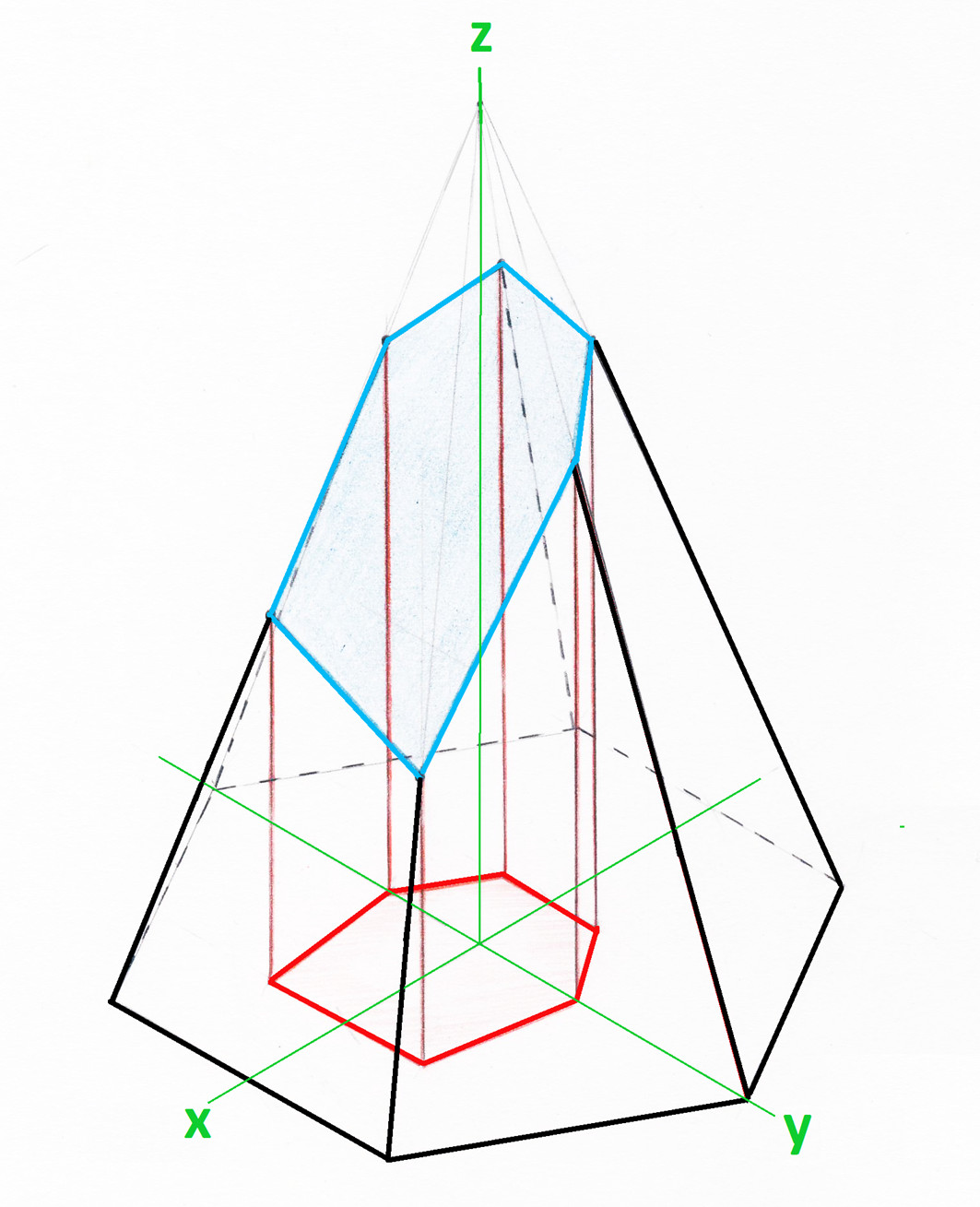

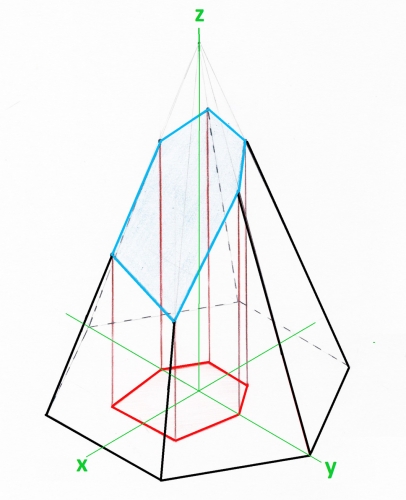

3. solis. No šķēluma figūras horizontālās projekcijas virsotnēm velk taisnes paralēli Z asij uz augšu, līdz tās krusto piramīdas attiecīgās šķautnes. Iegūtais šķēlums paraugā iekrāsots zilā krāsā (11).
11
|
