Punkta projekcijas 3. piemērs

Izvērst trīsplakņu kaktu vienā plaknē un punktam E (40; 50; 70) uzkonstruēt projekcijas (e1; e2; e3).

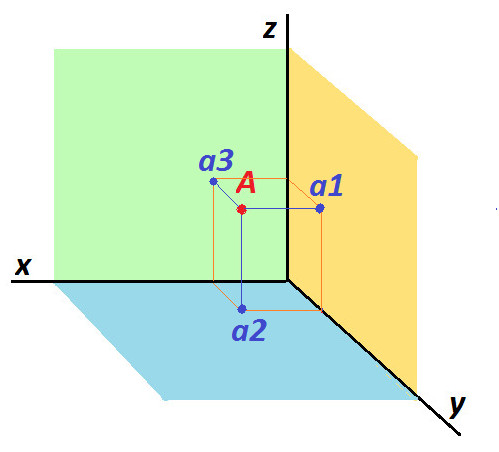

1. Paraugā (10) parādītas punkta A taisnleņķa projekcijas (a1; a2; a3) katrā plaknē. Lai šīs projekcijas parādītu izvērstā trīsplakņu kaktā, iedomāti ar šķērēm jāpārgriež Y ass un jāatver vaļā trīsplakņu kakts. Pēc šīs darbības būs izveidojušās divas Y asis (zīmējumā sarkanā krāsā) (11).

10

11

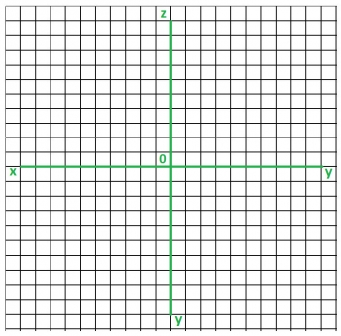

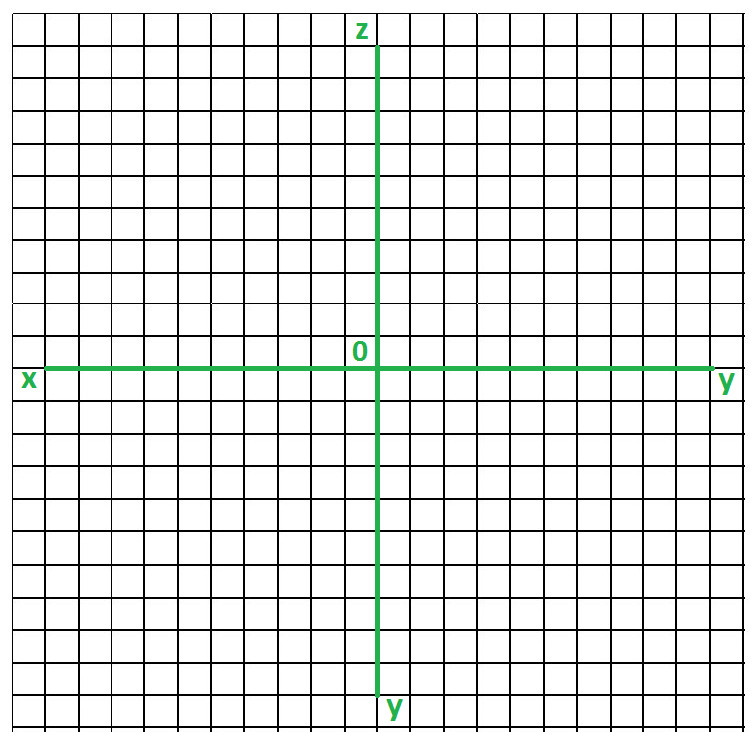

2. Uzvelk divas krustiskas (90⁰) taisnes un atliek uz tām X; Z; Y un Y. Asu krustpunktā ieraksta 0 (12).

12

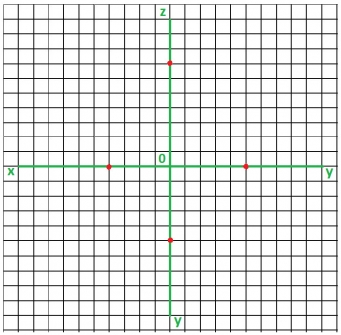

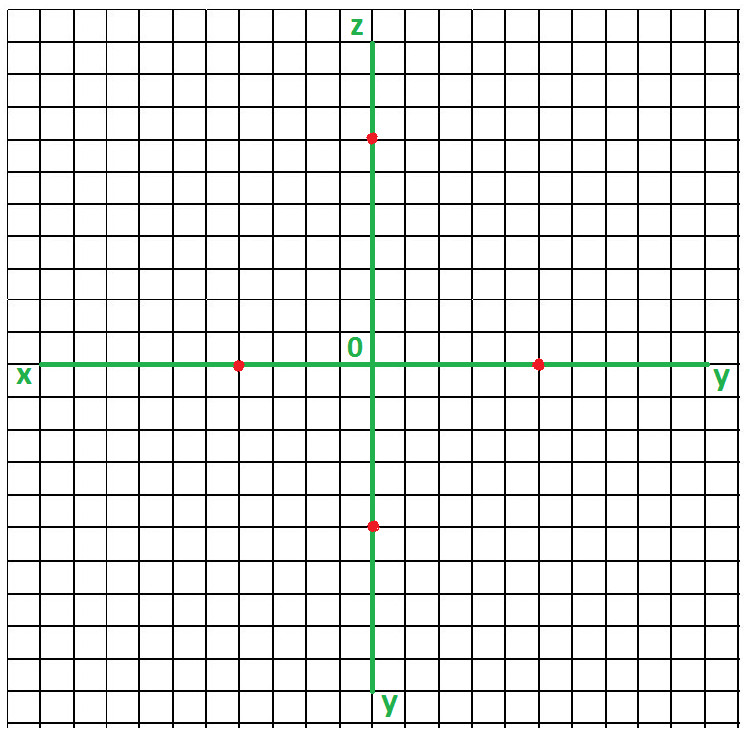

3. Uz X, Z un abām Y asīm atliek patiesos izmērus (13).

13

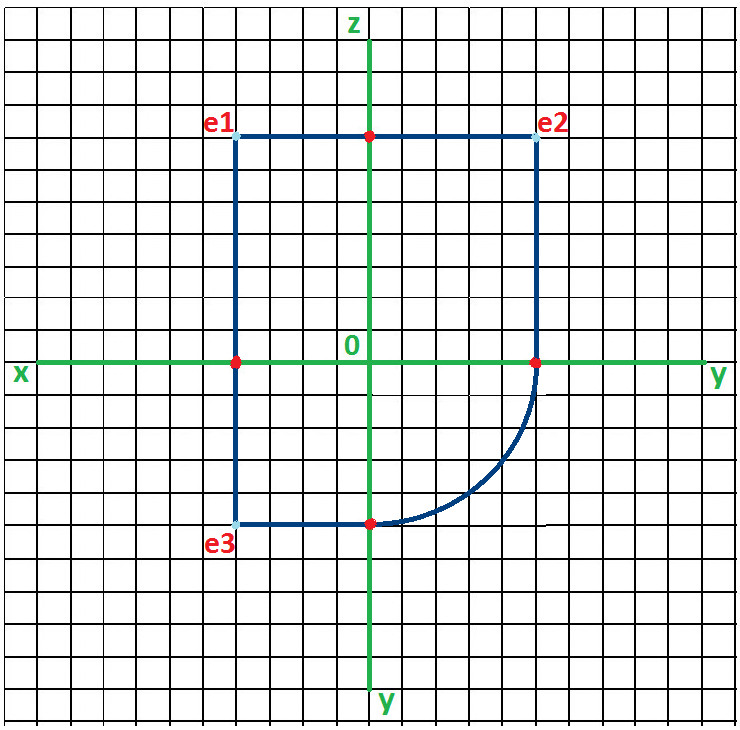

4. Cauri iegūtajiem punktiem (sarkanā krāsā) velk taisnes, kas paralēlas aksonometriskajām asīm. No viena punkta, kas atrodas uz Y ass, līdz otram punktam, kas atrodas uz Y ass novelk loku, kura centrs atrodas punktā O. Iegūst krustpunktus e1, e2, e3 (gaiši zilā krāsā), kas ir punkta E projekcijas (14).

14
