Nepieciešama A4 formāta balta lapa.

 Uzdevums:

Izvēlēties vienu uzskatāmo attēlu. Uzrasēt detaļas galveno skatu (pretskatu) un iznesto šķēlumu. Izvietot izmērus.



1.



2.



3.



4.



5.

6.



 Metodiskie ieteikumi:


Detaļas virsmas izklājums (nr.24)06.12.2016.

 Nepieciešama A3 formāta rūtiņu lapa un A3 formāta balta vai tonēta lapa.

 Uzdevums (iesācējam varētu būt par sarežģītu):

1) Izvēlēties vienu uzskatāmo attēlu un uzrasēt detaļas virsmas izklājumu. Izmērus izvēlēties tādus, lai izklājums (+ paredzētās līmes vietas) ietilptu A3 formāta lapā.

2) Izklājumu izgriezt, pa kontūrlīnijām salocīt un salīmēt, iegūstot telpisku papīra detaļu.



1.





2.





3.

4.



 Metodiskie ieteikumi:


 Nepieciešama A3 formāta balta lapa.

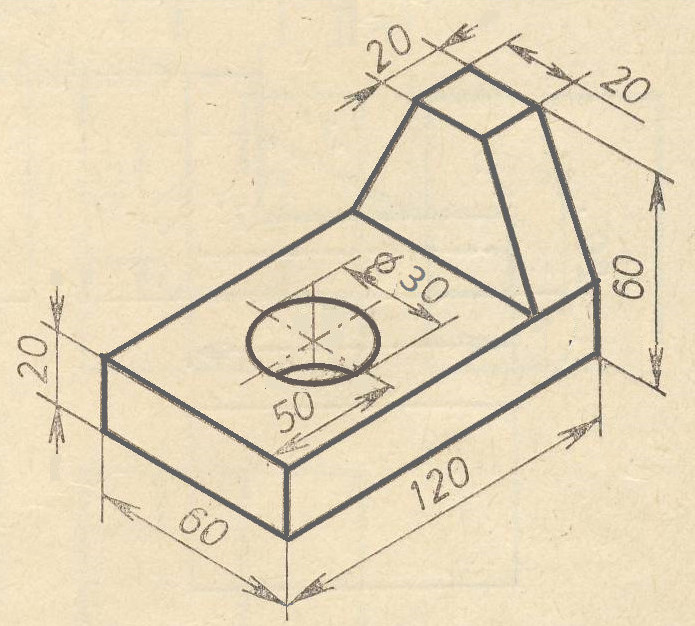

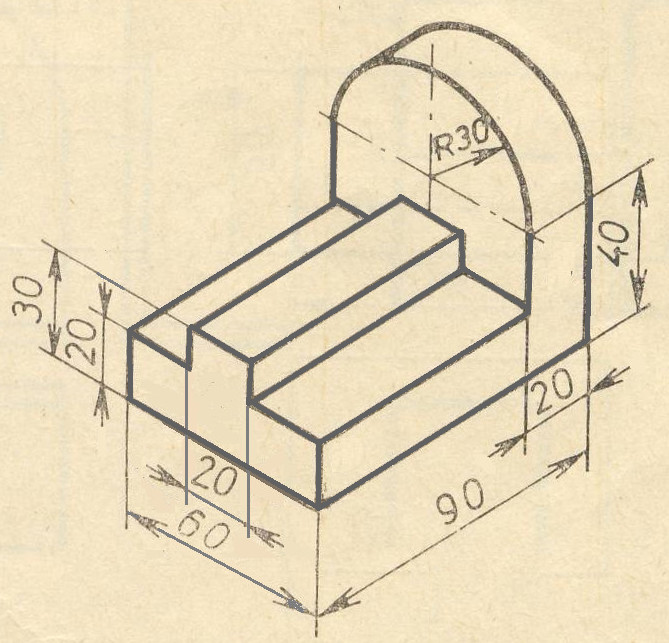

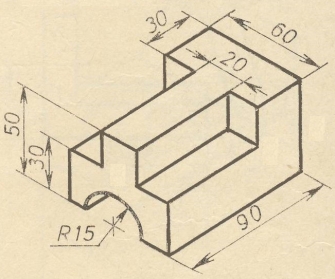

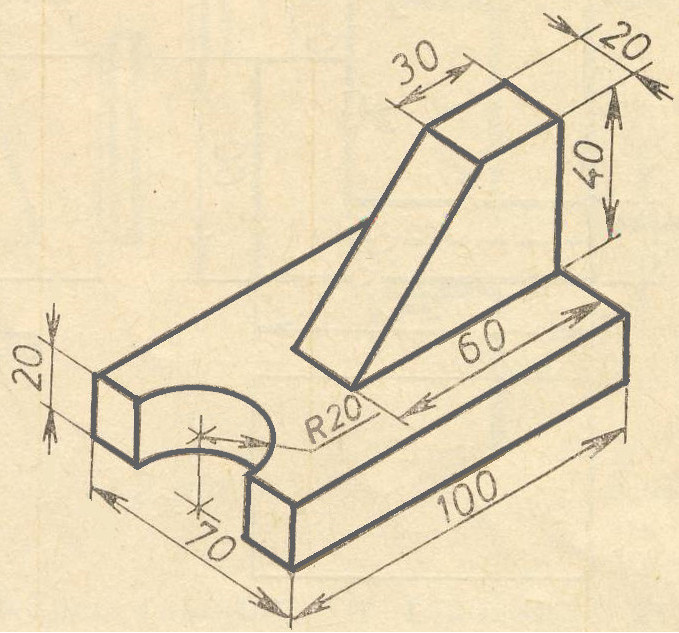

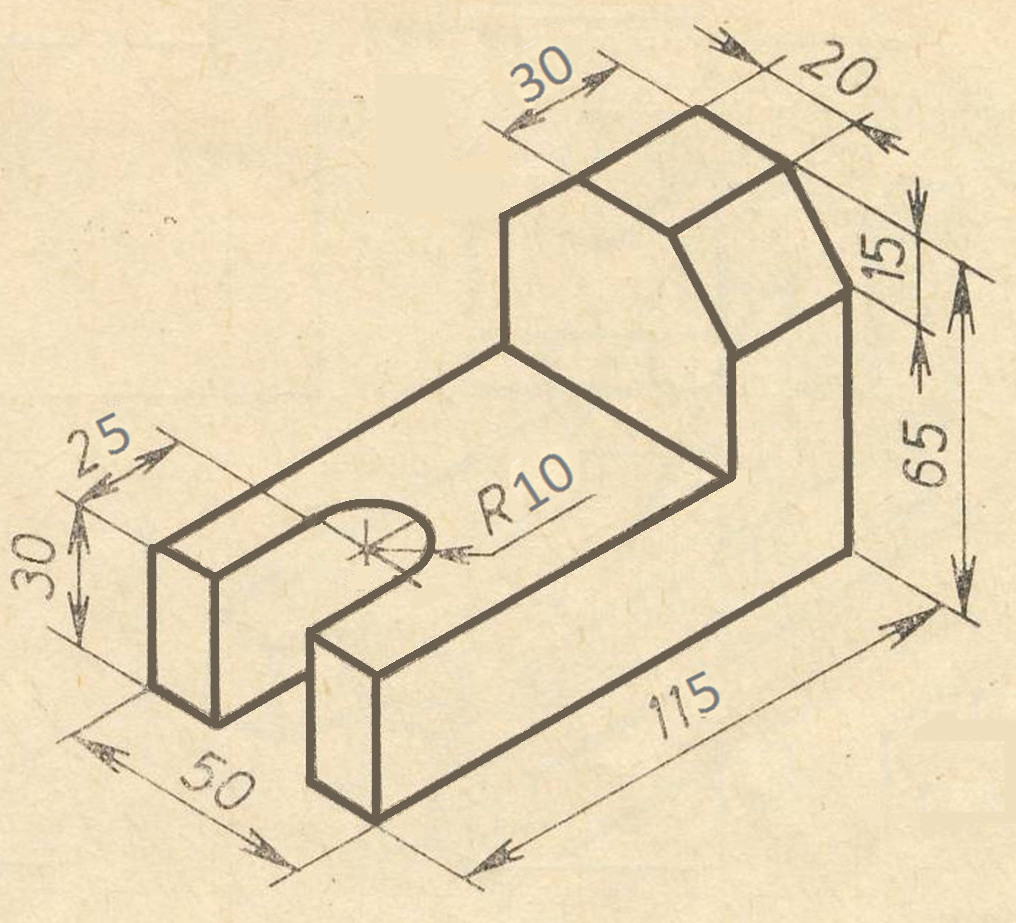

 Uzdevums:

1) Izvēlēties vienu detaļu un uzrasēt tai trīs skatus. Izvietot izmērus.

2) Uzrasēt tās pašas detaļas uzskatāmo attēlu ortogonālajā izometrijā. Izmērus neizlikt.



Uzklikšķinot uz detaļas, tā palielināsies.

1.



2.



3.



4.



5.



 Metodiskie ieteikumi:


 Nepieciešama A4 formāta balta lapa.

 Uzdevums:

Izvēlēties vienu detaļu un uzrasēt tai trīs skatus. Izvietot izmērus.

1.



2.



3.



4.



5.

6.



 Metodiskie ieteikumi:
