Nepieciešama A3 formāta balta lapa.

 Uzdevums:

Pēc dotajiem izmēriem uzkonstruēt  bultskrūvi ar sešstūra galvu divos skatos un izlikt izmērus. Mērogs M 2:1.



 Metodiskie ieteikumi:

1. Uzzīmē rāmīti un rakstlaukumu (skatīt šeit). Lai darba gaitā neizsmērētos uzrakstītais teksts, rakstlaukumu labāk aizpildīt pašās beigās.

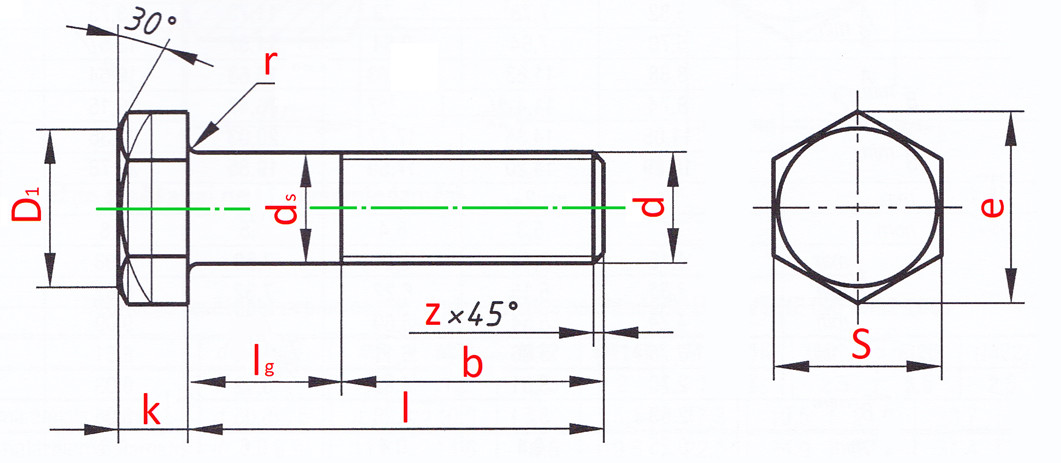

2. Izpēta rasējuma paraugu (1) un dotos izmērus milimetros, kas ņemti no standarta tabulām, kā arī aprēķināti pēc formulām.

Bultskrūve ar sešstūra galvu.

1 (uz attēla uzklikšķinot, to var palielināt)



ds = 20

d = 20 (M20 – metriskā vītne ar ārējo diametru 20 mm)

k = 12,5

lg = 34

b = 46

l = lg + b = 80

z = 2

r = 0,8

S = 30

D1 = 28,5 (pēc formulas 0,95xS)

e = 34 (pēc formulas, kas aprakstīta 3. punktā)

R = 30 (pēc formulas 1,5xd); apzīmējums R redzams 3. attēlā.

r1 = (pēc konstrukcijas); apzīmējums r1 redzams 4. un 5. attēlā.



3. Lai aprēķinātu e, jāatceras, ka regulāra sešstūra viens izmērs ir 4xa, bet otrs izmērs - 3,5xa, kur a ir sešstūra malas garums (2).

2







Ja no uzdevuma nosacījumiem izriet, ka S=30, tad S=3,5xa

30=3,5xa

a=30:3,5=8,6



Līdz ar to var uzzināt, cik ir e, jo

e=4xa=4x8,6=34

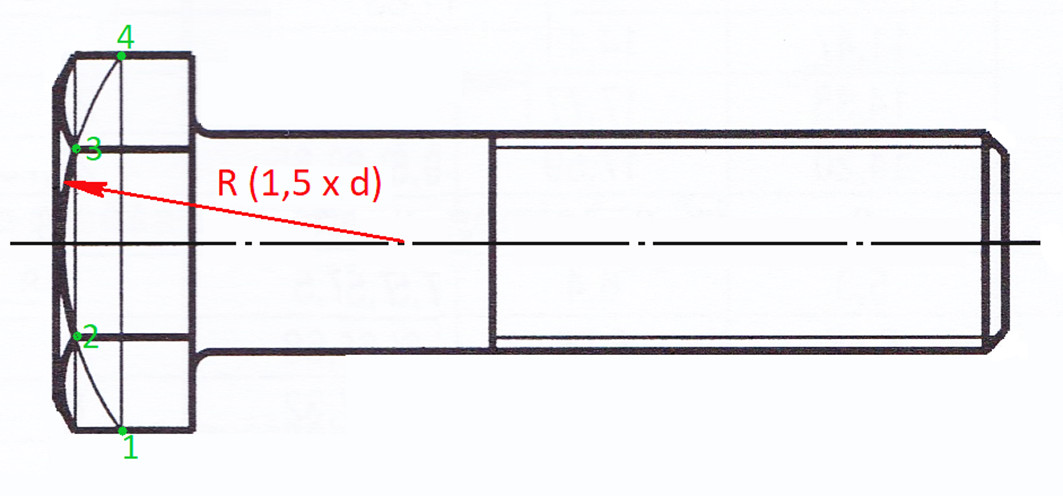

4. Vissarežģītākā daļa, rasējot bultskrūvi, ir sešstūra galva. Lai uzkonstruētu nofāzējumu, vispirms jānovelk loks ar rādiusu R (3). Loks veido krustpunktus 1, 2, 3 un 4. Cauri punktiem 2 un 3, kā arī cauri punktiem 1 un 4 novelk palīgtaisnes.

3

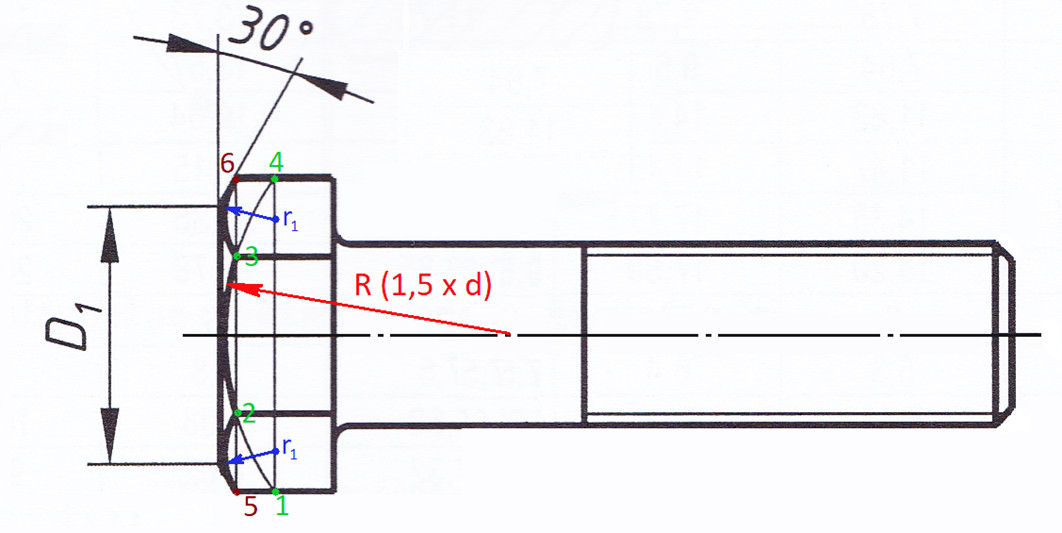

Atrod taisnes 1-4 malējo skaldņu viduspunktus un ar rādiusu r1 novelk lokus starp punktiem 5 un 2, kā arī – 3 un 6 (4).

4

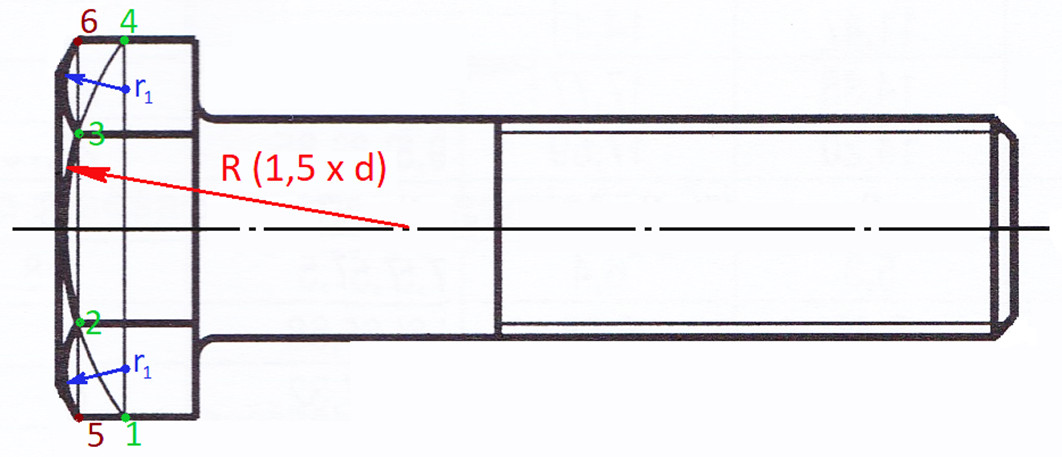

Novelk fāzīti 300 (5).

5



5. Bultskrūves galīgais rasējums ar dotajiem izmēriem (6).



6
