Kuba projekcijas

1. attēlā parādīts, kā konstruēt kuba aksonometriskās projekcijas (uzskatāmos attēlus). Uz x ass atliek malu a. Uz y ass atliek otru malu a ortogonālajā izometrijā vai a/2 frontālajā dimetrijā. No punkta, kas iegūts uz x ass, velk taisni paralēli y asij. No punkta, kas iegūts uz y ass, velk taisni paralēli x asij. No visām četrām iegūtajām virsotnēm paralēli z asij atliek malas a. Iegūtos punktus savieno.

1

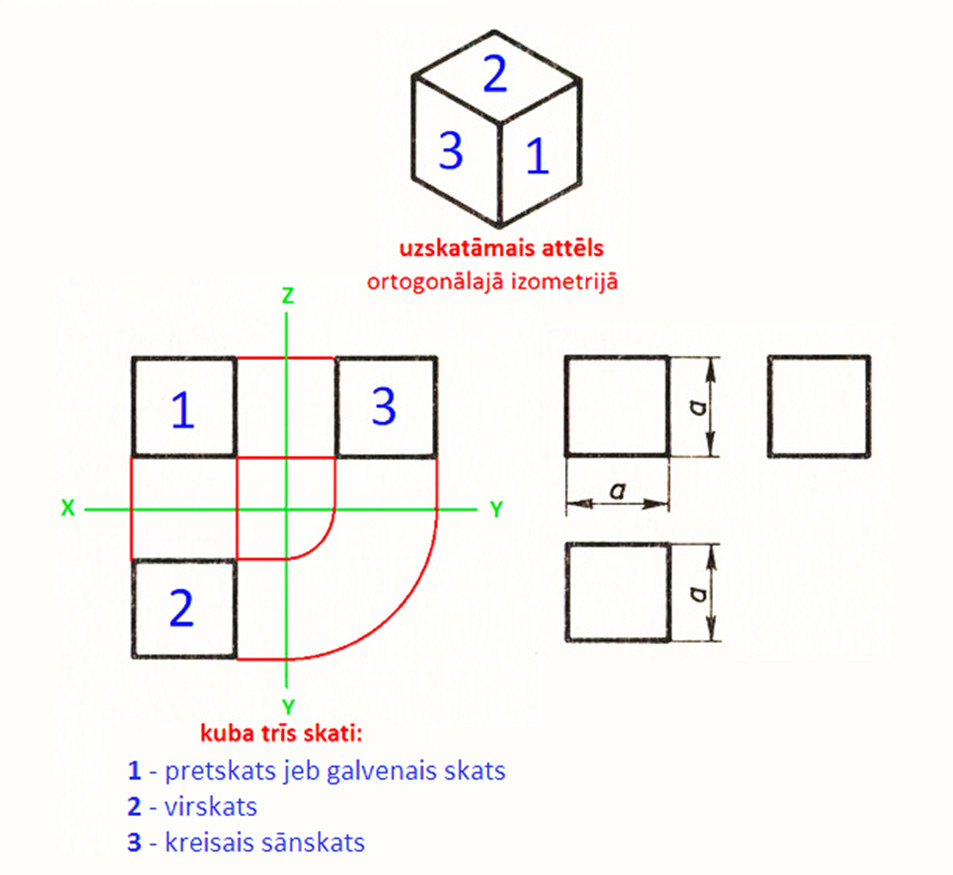

2. attēlā parādīts, kā konstruēt kuba trīs skatus. Lai būtu vieglāk izprotams, uzrasē izvērstu trīsplakņu kaktu, tas ir, krustiski novietotas x, z, y un y asis. Augšējā kreisās puses kvadrantā uzkonstruē kuba pretskatu jeb galveno skatu (1). Kā nākamo apakšējā kreisās puses kvadrantā uzkonstruē kuba virsskatu (2). Pēdējo augšējā labās puses kvadrantā konstruē kreiso sānskatu (3). Abas y asis savieno ar lokiem, cirkuļa adatiņu liekot asu krustpunktā.

2




Piezīme. Detaļas platumu no virsskata (zilā krāsā) uz kreiso sānskatu (zilā krāsā) var pārnest ne tikai ar loka palīdzību (a), bet arī, lietojot 450 leņķī novilktu palīgtaisni (b).

a

b








Taisnstūra paralēlskaldņa projekcijas

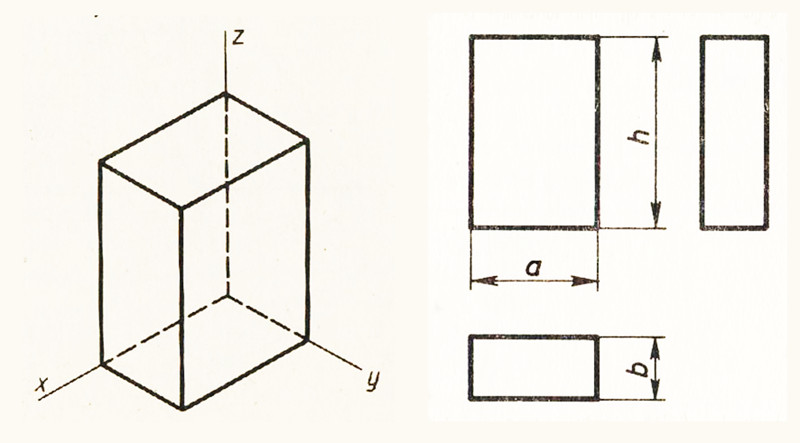

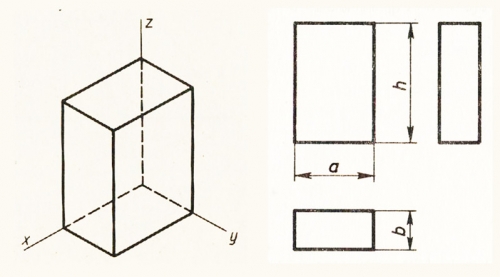

Konstruē tāpat kā kuba projekcijas, tikai ievēro, ka visi trīs galvenie izmēri var būt atšķirīgi. 3. attēlā redzams taisnstūra paralēlskaldņa uzskatāmais attēls ortogonālajā izometrijā un trīs skati.

3
