Aksonometrisko projekciju asis

Lai izprastu, kā tehniskajā grafikā tiek pielietota taisnleņķa projicēšanas metode, jāsāk ar vieglāko, tāpēc vispirms jāapskata punkta projekcijas.

Jebkurš punkts atrodas telpā. Kā telpa rasējumā tiek izmantots trīsplakņu kakts, kuru veido X, Y un Z asis (1). Šīs asis sauc par aksonometriskajām asīm. Uz aksonometriskajām asīm tiek atliktas punkta koordinātas. Piemēram, ja dots A (40; 30; 60), tas nozīmē, ka punktam A ir šādas koordinātas: x=40mm; y=30mm; z=60mm (2)



1                                                                                 2



Ar standartu noteikti vairāki aksonometrisko asu novietošanas veidi, kas viens no otra atšķiras ar dažādu leņķu izvietojumu starp asīm. Mācību procesā tiks izmantoti tikai divi aksonometrisko projekciju veidi: ortogonālā izometrija un frontālā dimetrija.

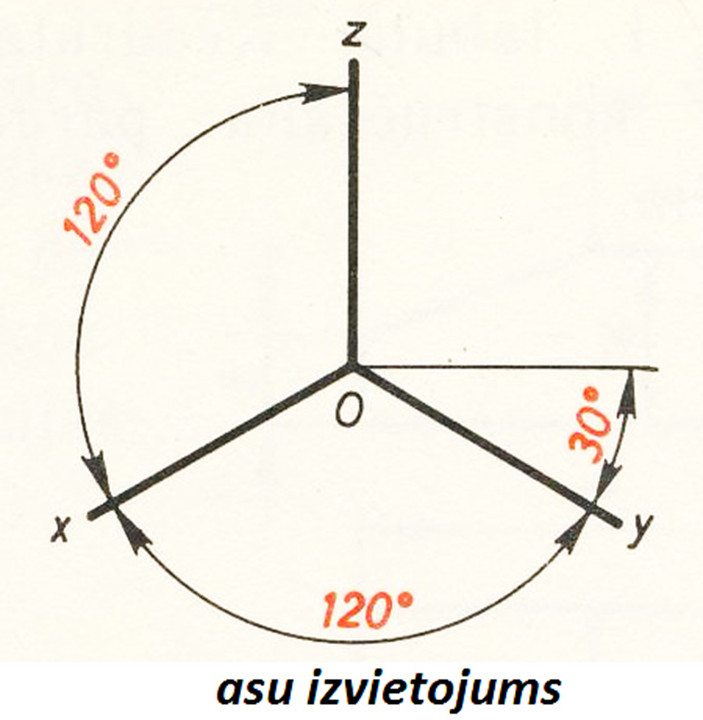

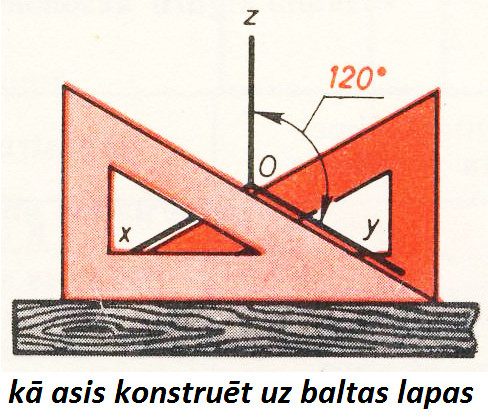

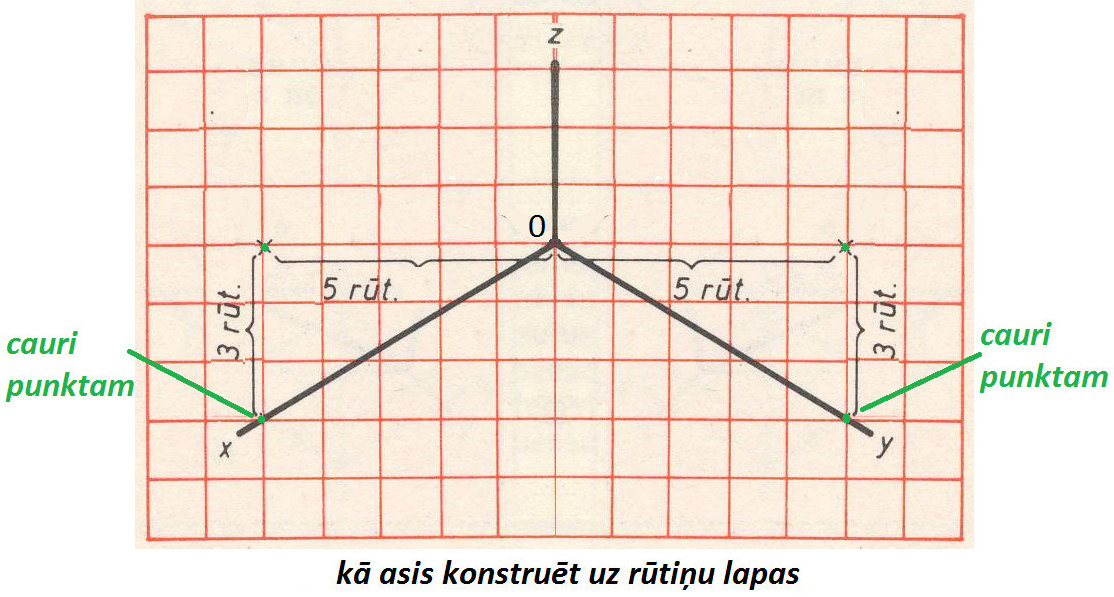

Ortogonālā izometrija



Ievēro! Ortogonālajā izometrijā uz visām trijām asīm atliek patiesos izmērus.

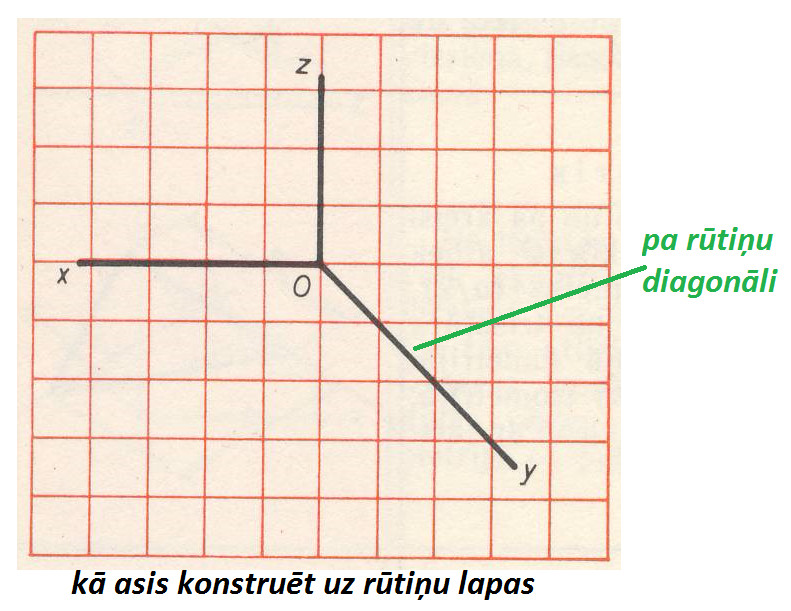

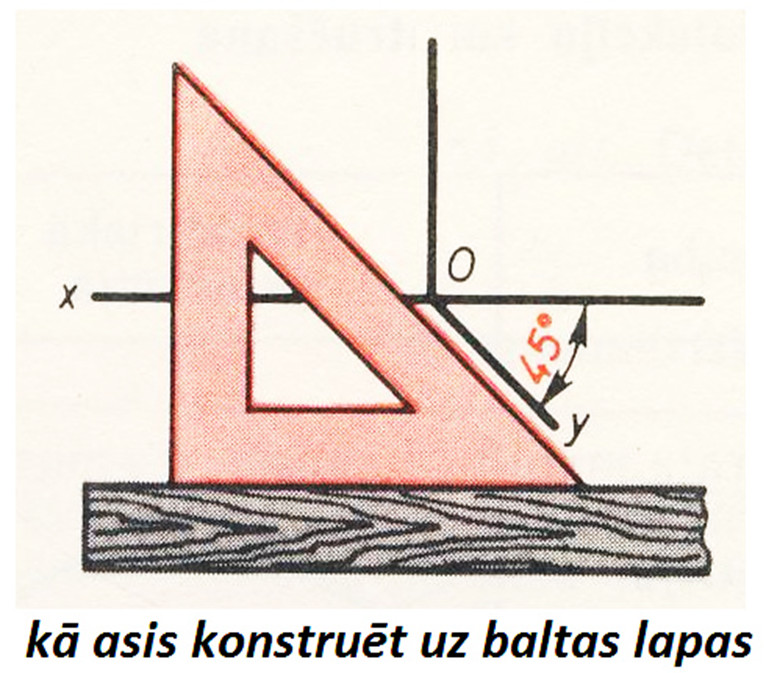

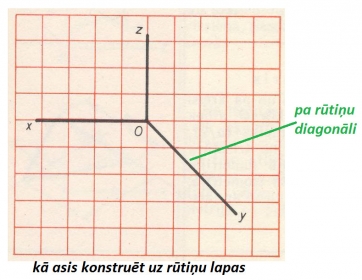

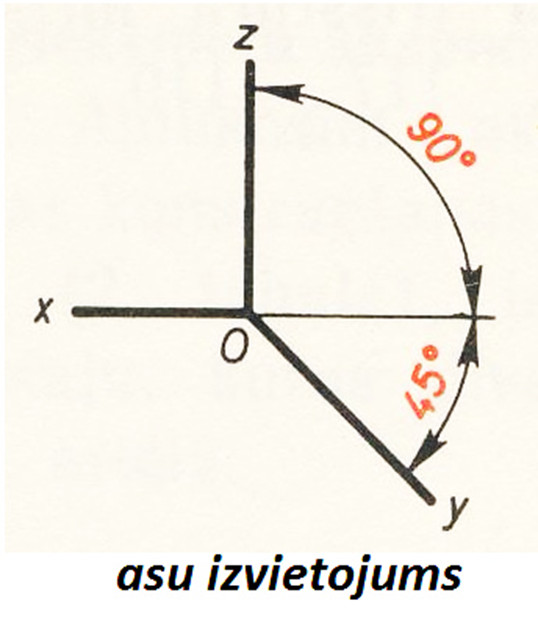

Frontālā dimetrija



Ievēro! Frontālajā dimetrijā uz X un Z asīm atliek patiesos izmērus, bet uz Y ass – ½ no patiesā izmēra.
