Ja uzrasētajam priekšmetam vienlaikus redzamas trīs skaldnes, tas ir uzskatāmais attēls. Mācību rasējumos uzskatāmos attēlus rasē divos veidos: ortogonālajā izometrijā un frontālajā dimetrijā.

Ortogonālajai izometrijai un frontālajai dimetrijai ir kopīgs nosaukums – aksonometriskās projekcijas. Vārds “aksonometrija” atvasināts no grieķu vārdiem un tulkojumā nozīmē “mērīšana pa asīm”. Tas jāsaprot tādejādi, ka, konstruējot priekšmeta uzskatāmo attēlu, izmērus izliek uz X, Y un Z asīm. Šīs asis sauc par aksonometriskajām asīm.





Aksonometrisko projekciju asu izvietojums uzskatāmajā attēlā



Ortogonālā izometrija   Uz visām trijām asīm atliek patiesos izmērus.	Frontālā dimetrija   Uz X un Z asīm atliek patiesos izmērus, bet uz Y ass – ½ no patiesā izmēra.

X un Y asu pagarinājuma konstruēšana.

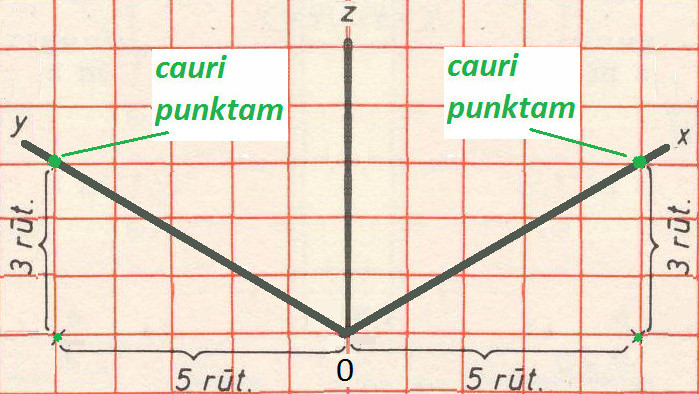

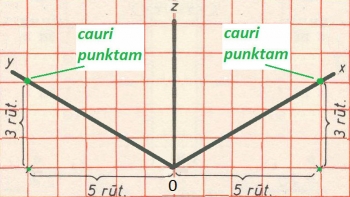

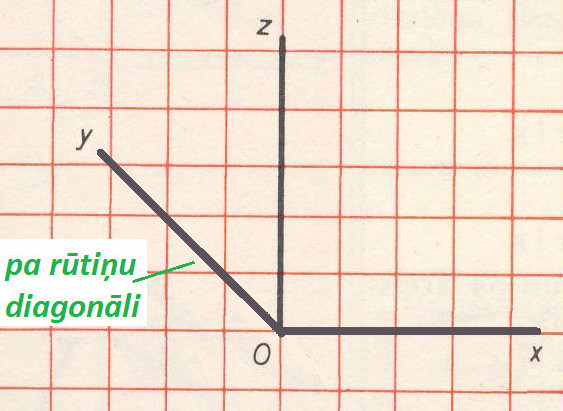

Asu konstruēšana pa rūtiņām.
