20. Ceturtdaļgriezums aksonometrijā

03.02.2018.

Tēma: SKOLA → Tehniskā grafika → Tehniskā grafika iesācējiem (teorija)

Lodes ceturtdaļgriezuma konstruēšana

Uzklikšķinot uz attēla, tas palielināsies.

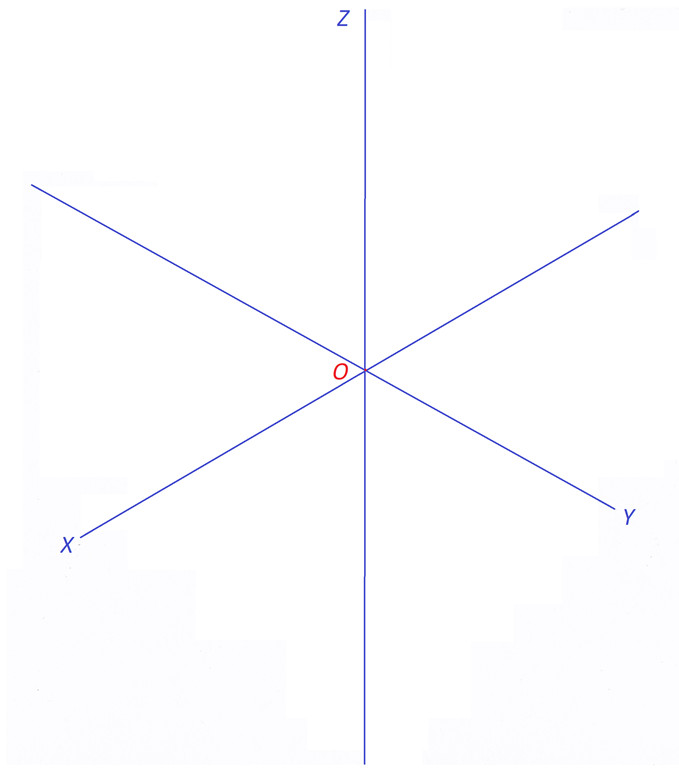

1. Novelk ortogonālās izometrijas asis tā, lai punkts O atrastos centrā.

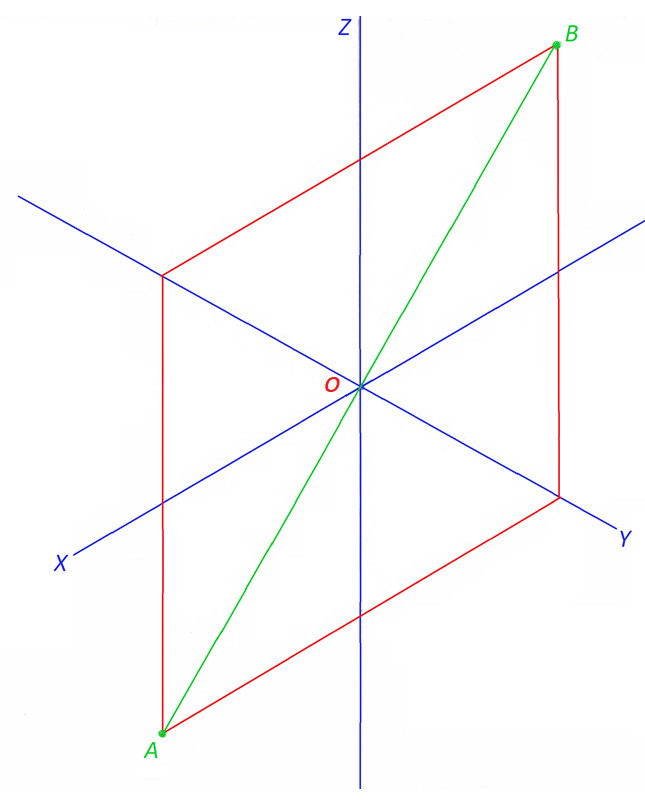

2. Uz x ass uzkonstruē rombu (sarkans), kura malas paralēlas x un z asij. To garums līdzvērtīgs lodes diametram D. Novelk romba diagonāli AB.

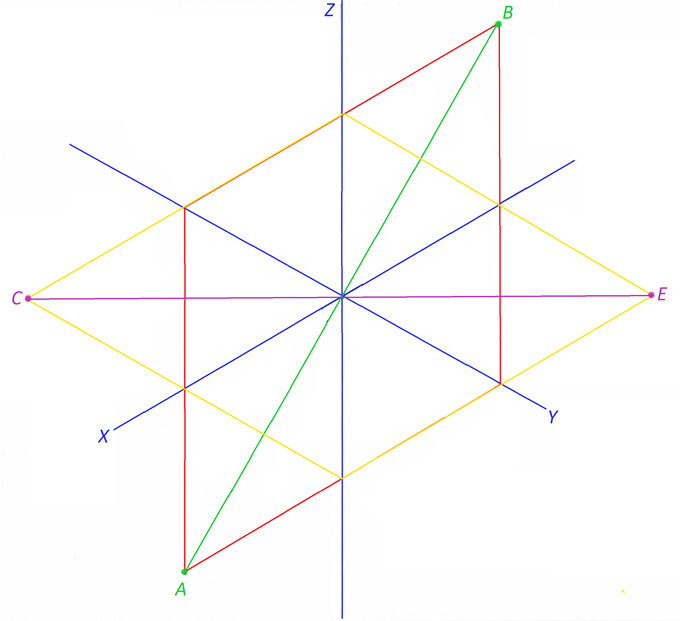

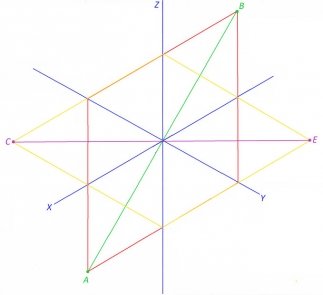

3. Uz y ass uzkonstruē rombu (dzeltens), kura malas paralēlas y un x asij. To garums līdzvērtīgs lodes diametram D. Novelk romba diagonāli CE.

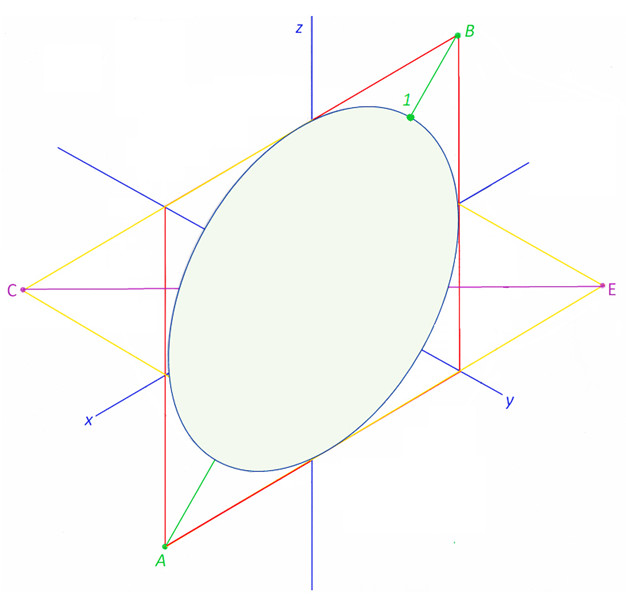

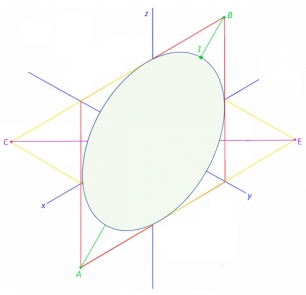

4. Rombā, kuram ir diagonāle AB, iekonstruē ovālu. Uz diagonāles atzīmē punktu 1.

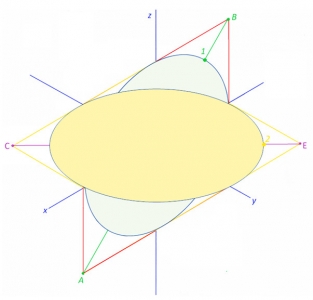

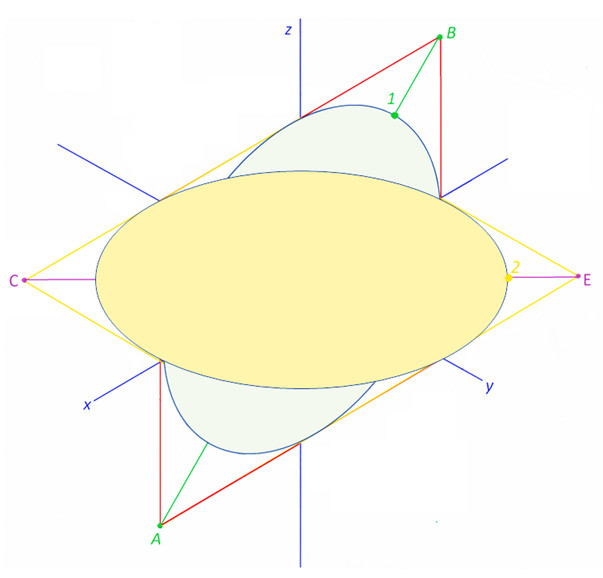

5. Rombā, kuram ir diagonāle CE, iekonstruē ovālu. Uz diagonāles atzīmē punktu 2.

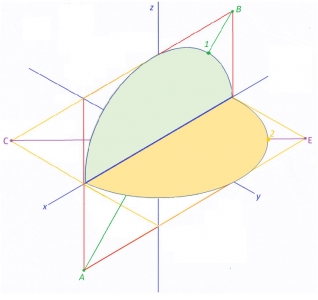

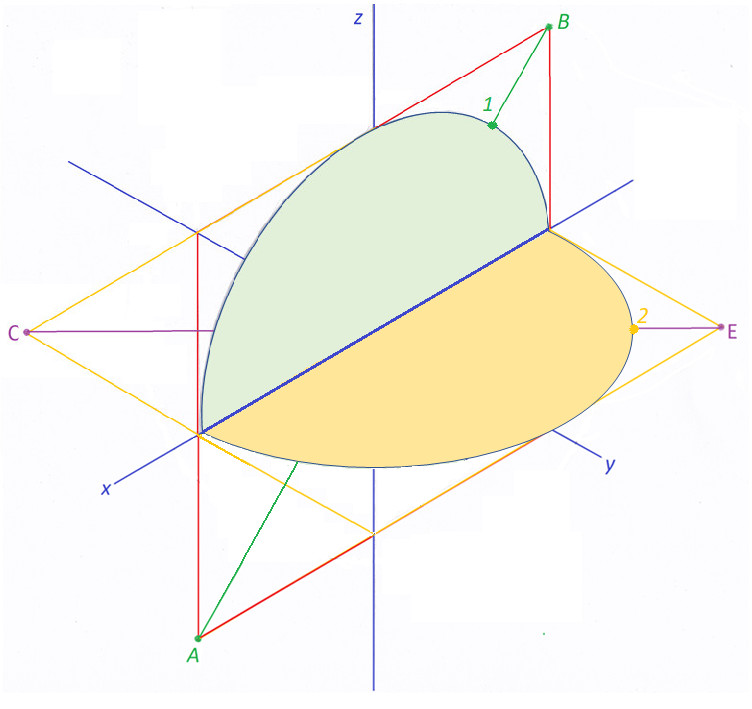

6. Novelk līniju starp abu rombu krustpunktiem ar x asi. Šis attālums līdzvērtīgs romba diametram D. Liekās rombu daļas izdzēš.

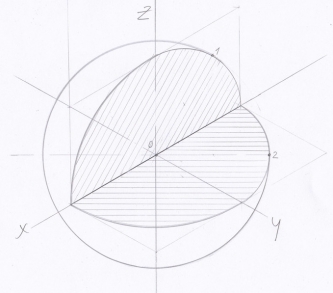

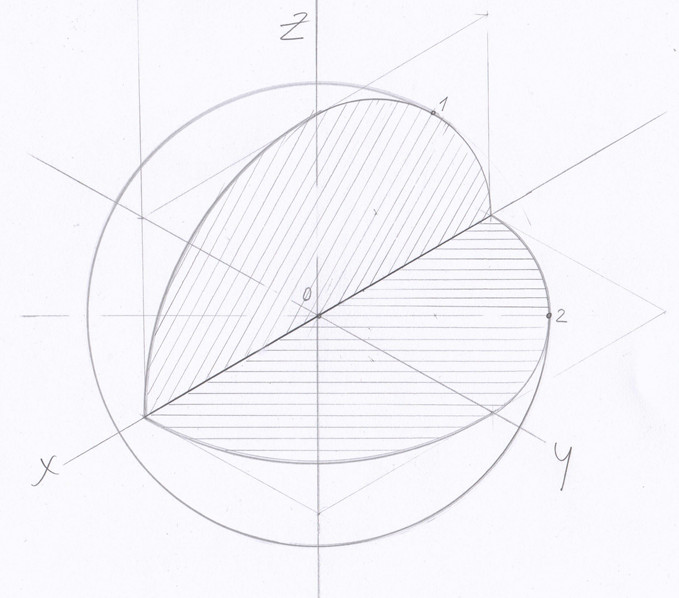

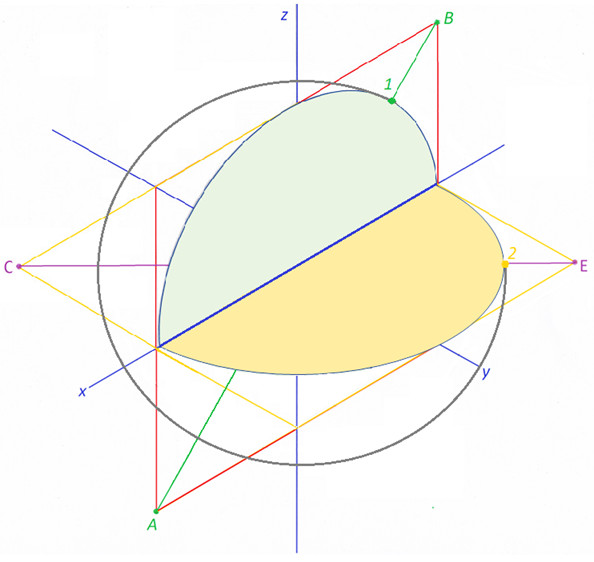

7.a un 7.b. Asu centrā O ievieto cirkuļa kājiņu un ar rādiusu, kas vienāds O1 un O2, no punktiem 1 līdz 2 novelk loku. Iesvītro griezumu.





 Praktisko darbu CETURTDAĻGRIEZUMS DETAĻAI  (nr.30) skatīt šeit.

 Praktisko darbu CETURTDAĻGRIEZUMS LODEI (nr.31) skatīt šeit.
