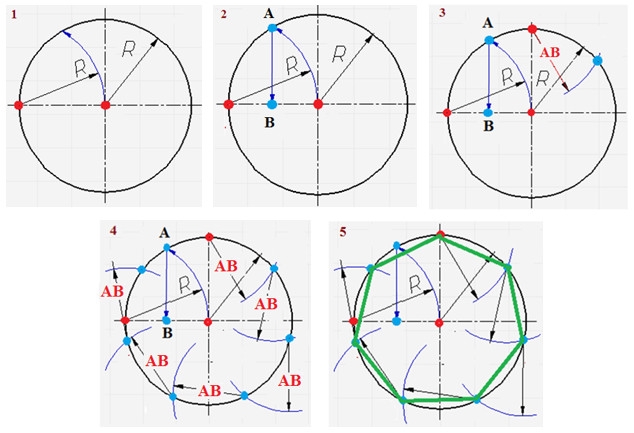

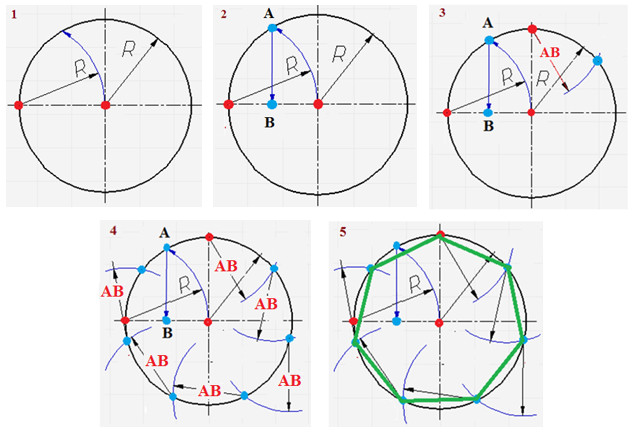

6. Riņķa līnijas dalīšana vienādās daļās11.04.2016.Tēma: SKOLA → Tehniskā grafika → Tehniskā grafika iesācējiem (teorija) Riņķa līnijas dalīšana 7 vienādās daļās
Punktā, kurā horizontālais diametrs krusto riņķa līniju, ievieto cirkuļa adatiņu. Cauri riņķa līnijas centram velk loku tā, lai tas krusto riņķa līniju. No iegūtā punkta A pret horizontālo diametru novelk perpendikulu. Iegūst punktu B. Nogriežņa AB garums vienāds ar tādas hordas garumu, kura riņķa līniju dala 7 vienādās daļās.

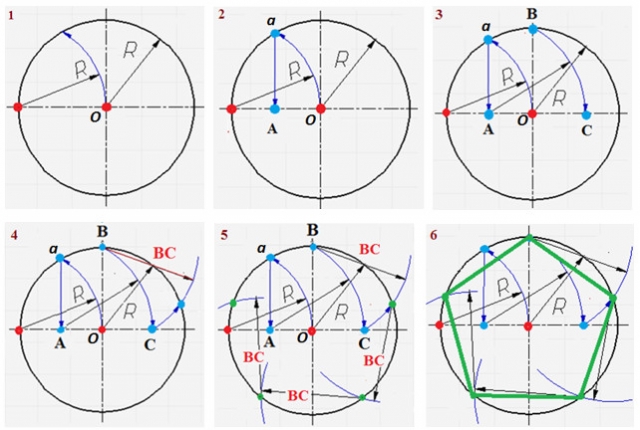

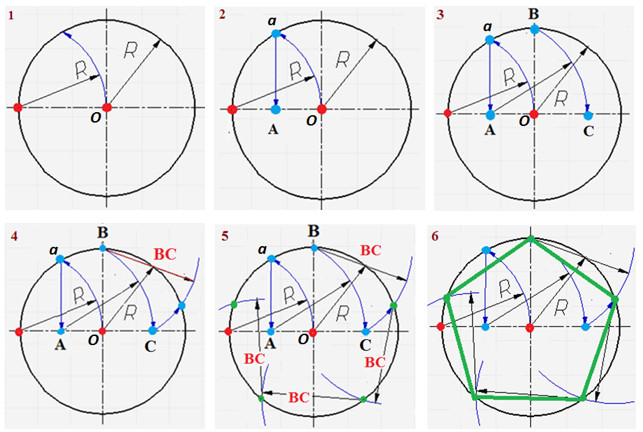

Riņķa līnijas dalīšana 5 vienādās daļās
Punktā, kurā horizontālais diametrs krusto riņķa līniju, ievieto cirkuļa adatiņu. Cauri riņķa līnijas centram O velk loku tā, lai tas krusto riņķa līniju. No iegūtā punkta a pret horizontālo diametru novelk perpendikulu. Iegūst punktu A. Punktā A ievieto cirkuļa adatiņu un cauri punktam B, kurā vertikālais diametrs krusto riņķa līniju, velk loku. Uz horizontālā diametra iegūst punktu C. Nogriežņa BC garums vienāds ar tādas hordas garumu, kura riņķa līniju dala 5 vienādās daļās.

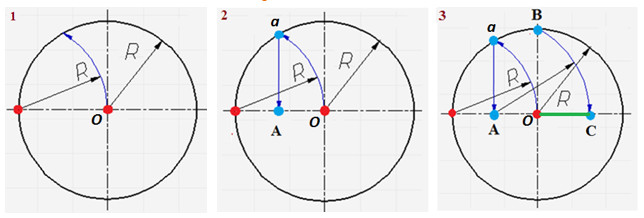

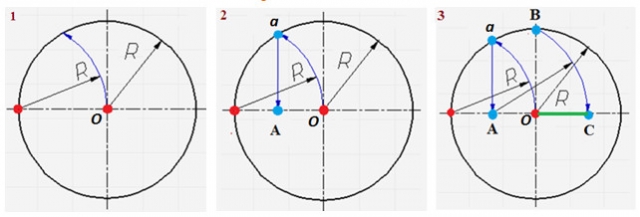

Riņķa līnijas dalīšana 10 vienādās daļās
Punktā, kurā horizontālais diametrs krusto riņķa līniju, ievieto cirkuļa adatiņu. Cauri riņķa līnijas centram O velk loku tā, lai tas krusto riņķa līniju. No iegūtā punkta a pret horizontālo diametru novelk perpendikulu. Iegūst punktu A. Punktā A ievieto cirkuļa adatiņu un cauri punktam B, kurā vertikālais diametrs krusto riņķa līniju, velk loku. Uz horizontālā diametra iegūst punktu C. Nogriežņa OC garums vienāds ar tādas hordas garumu, kura riņķa līniju dala 10 vienādās daļās.
|
