Nepieciešama A3 formāta balta lapa.

 Uzdevums:

Pēc dotajiem izmēriem uzkonstruēt  tapskrūvi vienā skatā un sešstūruzgriezni trīs skatos. Izlikt izmērus. Mērogs M 2:1.



 Metodiskie ieteikumi:

1. Uzzīmē rāmīti un rakstlaukumu (skatīt šeit). Lai darba gaitā neizsmērētos uzrakstītais teksts, rakstlaukumu labāk aizpildīt pašās beigās.

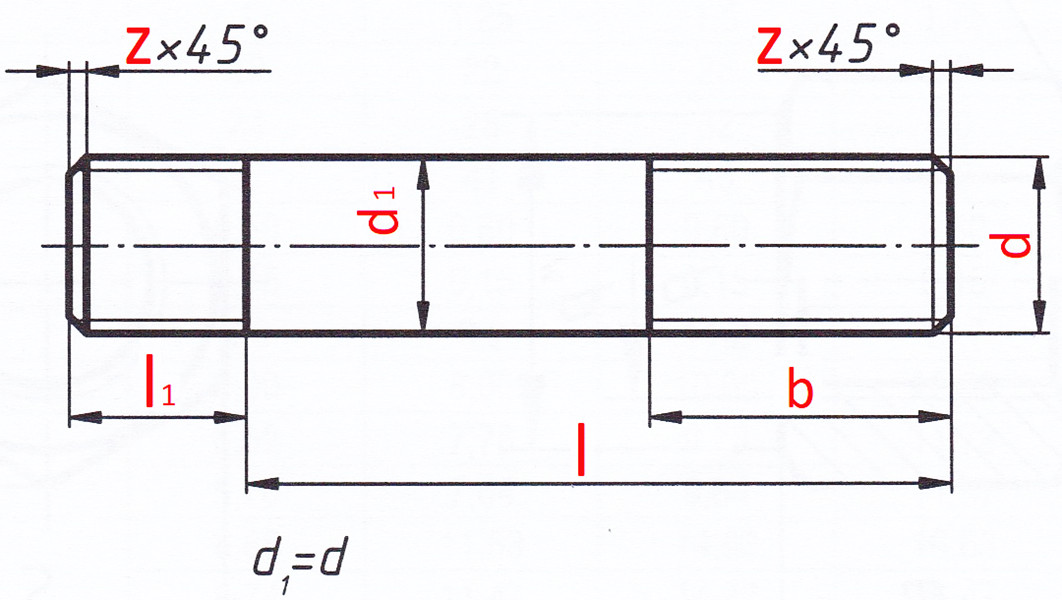

2. Pēc dotajiem izmēriem (1), kas uzrādīti milimetros, uzrasē tapskrūvi vienā skatā.

1 (uz attēla uzklikšķinot, to var palielināt)



d = 20 (M20 – metriskā vītne ar ārējo diametru 20 mm)

d1 = 20

l1 = 20

l = 70

b = 46

z = 2,5

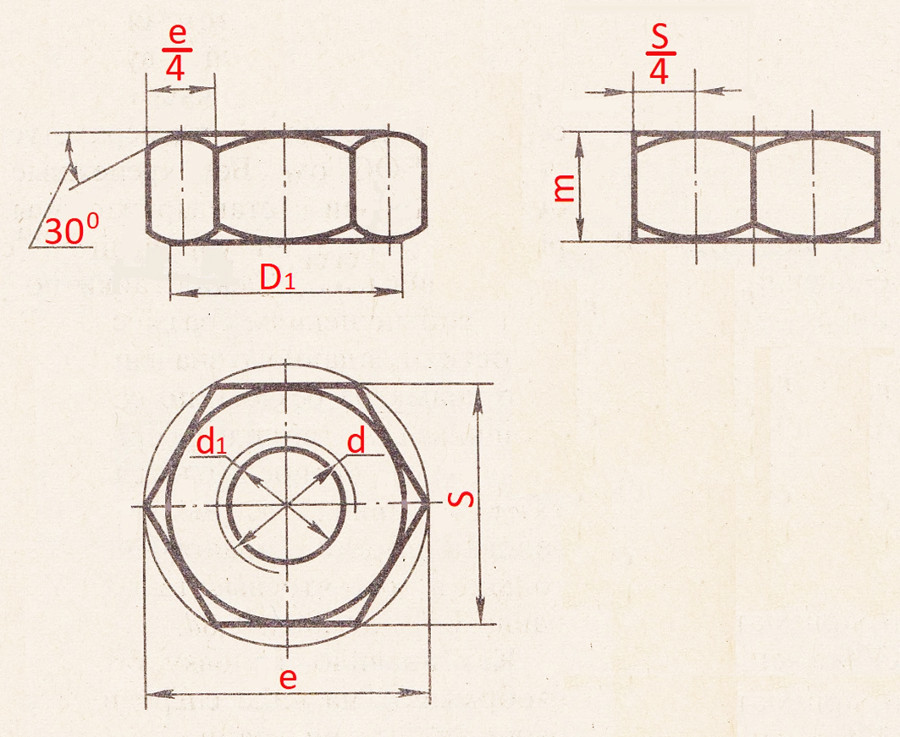

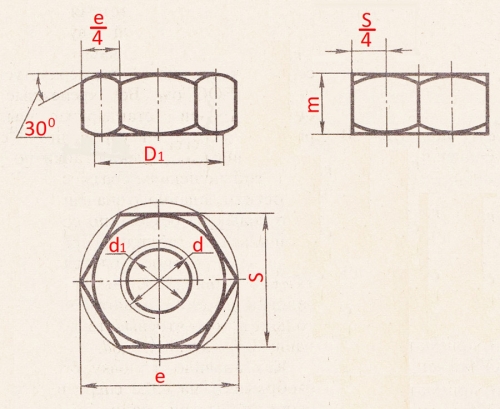

3. Izpēta sešstūruzgriežņa rasējuma paraugu (2) un dotos izmērus milimetros, kas ņemti no standarta tabulas, kā arī aprēķināti pēc formulām.

2 (uz attēla uzklikšķinot, to var palielināt)

d = 20 (M20 – metriskā vītne ar iekšējo diametru 20 mm)

d1 = 17 (pēc formulas 0,85xd)

D1 = 28,5 (pēc formulas 0,95xS)

e = 34 (pēc formulas, kas aprakstīta 4. punktā)

S = 30

m = 16 (pēc formulas 0,8xd)

R = 30 (pēc formulas 1,5xd); apzīmējums R redzams 4. attēlā.

r1 = (pēc konstrukcijas); apzīmējums r1 redzams 5. attēlā.

r2 = d = 20; apzīmējums r2 redzams 7. attēlā.



4. Lai aprēķinātu e, jāatceras, ka regulāra sešstūra viens izmērs ir 4xa, bet otrs izmērs - 3,5xa, kur a ir sešstūra malas garums (3).

3







Ja no uzdevuma nosacījumiem izriet, ka S=30, tad S=3,5xa

30=3,5xa

a=30:3,5=8,6



Līdz ar to var uzzināt, cik ir e, jo

e=4xa=4x8,6=34

5. Lai uzkonstruētu sešstūruzgriežņa nofāzējumu galvenajā skatā, vispirms jānovelk loks ar rādiusu R (4). Loks veido krustpunktus 1, 2, 3 un 4.

- galvenais skats



6. Galvenajā skatā velk četrus lokus r1, lai tie ietu cauri punktiem 1, 2, 3 un 4 (5).

- galvenais skats



7. Galvenajā skatā sešstūruzgrieznim novelk četras fāzītes 300 (6).



- galvenais skats



8. Uzrasē sešstūruzgriezņa virsskatu.

9. Lai uzkonstruētu sešstūruzgriežņa nofāzējumu kreisajā sānskatā, jānovelk četri loki ar rādiusu r2 (7).

- kreisais sānskats
