1. lappusē - Divu taišņu salaidums. 2. lappusē - Taisnes un riņķa līnijas salaidums. 3. lappusē - Divu riņķa līniju saskare un salaidums.
Mehānismos ir tādas detaļas, kuru kontūras veido taisnes un riņķu loki, kas laideni pāriet cits citā. Lai konstruētu šādas pārejas, rasējumos lieto salaidumus. Izšķir divu taišņu salaidumus; taisnes un riņķa līnijas salaidumus un divu riņķa līniju salaidumus.
Divu taišņu salaidums

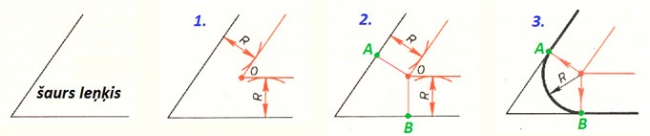

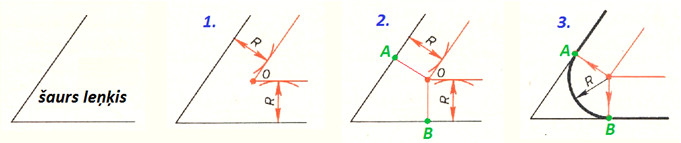

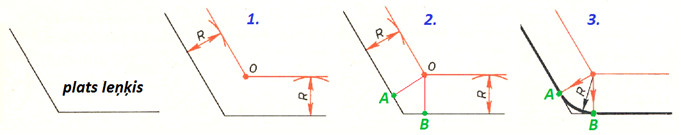

Dotas divas taisnes, leņķis starp tām un salaiduma loka rādiuss R. 1. Paralēli abām taisnēm attālumā R no tām novelk taisnes, kuru krustpunkts ir salaiduma centrs O. 2. No salaiduma centra O velk perpendikulus pret abām taisnēm, iegūstot salaiduma punktus A un B. 3. Novieto cirkuļa kājiņu salaiduma centrā O un starp salaiduma punktiem A un B novelk loku ar rādiusu R.
|
