24. Vītņotās sastiprinājuma detaļas29.06.2019.Tēma: SKOLA → Tehniskā grafika → Tehniskā grafika iesācējiem (teorija) Tapskrūve Tapskrūve ir cilindrisks stienis ar vītni abos galos (9). Ar vienu galu tapskrūvi ieskrūvē vienas savienojamās detaļas vītņotajā urbumā, bet uz otra tapskrūves gala uzskrūvē uzgriezni, tādā veidā savienojot detaļas. Tapskrūvju izmēri ir standartizēti.
9

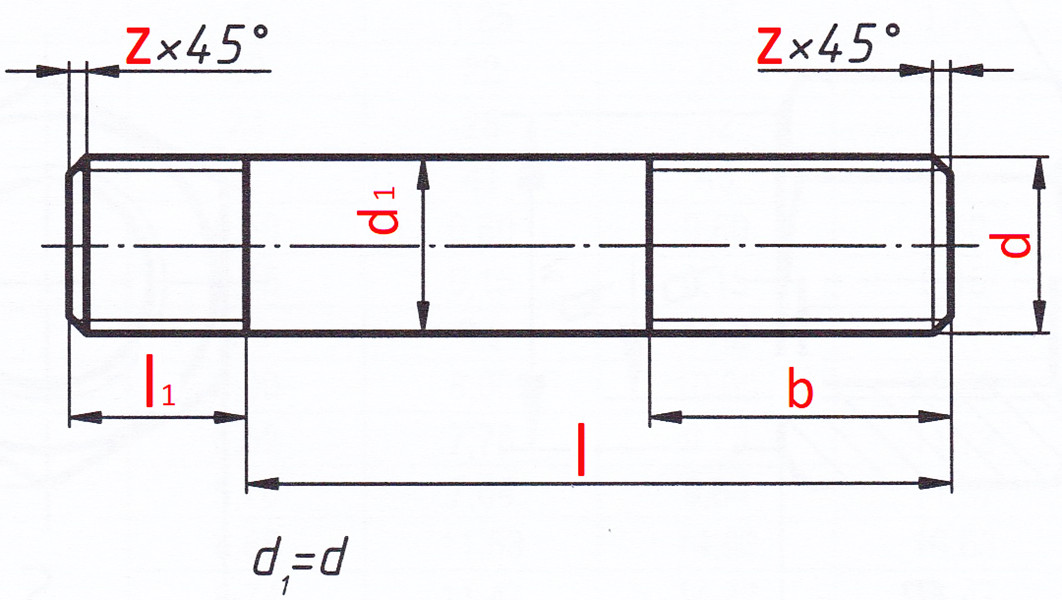

Tapskrūves rasēšana Tapskrūves rasējumu (10) izpilda pēc izmēriem, kas ņemti no valsts standarta tabulām.
10
Tapskrūves apzīmējumi (vecākās grāmatās šo apzīmējumu burti var atšķirties): d – vītnes ārējais diametrs (nominālais diametrs) d1 – bez vītnes daļas diametrs l – stieņa garums bez ieskrūvējamā gala b – vītņotā (uzgriežņa) gala garums l1 – ieskrūvējamā gala garums z – nofāzējuma platums
Kā paraugs dots tapskrūves rasējums, ja vītnes ārējais diametrs ir 20, t.i., M20 (11).
11
|
