24. Vītņotās sastiprinājuma detaļas29.06.2019.Tēma: SKOLA → Tehniskā grafika → Tehniskā grafika iesācējiem (teorija) Uzgrieznis Atkarībā no formas mēdz būt sešstūruzgriežņi, kvadrātuzgriežņi un apaļie uzgriežņi. Visplašāk tiek izmantoti sešstūruzgriežņi (5).
5
Uzgriezni uzskrūvē uz bultskrūves vītņotā gala. Uzskrūvējot uzgriezni, savienojamās detaļas tiek iespīlētas starp uzgriezni un bultskrūves galvu.
Uzgriežņa rasēšana Uzgriežņu rasējumu izpilda pēc izmēriem, kas ņemti no valsts standarta tabulām (6). Sešstūruzgriežņa attēlu konstruē tāpat kā bultskrūves galvas attēlu. Kā konstruēt bultskrūves galvas attēlu, skatīt šeit.
6

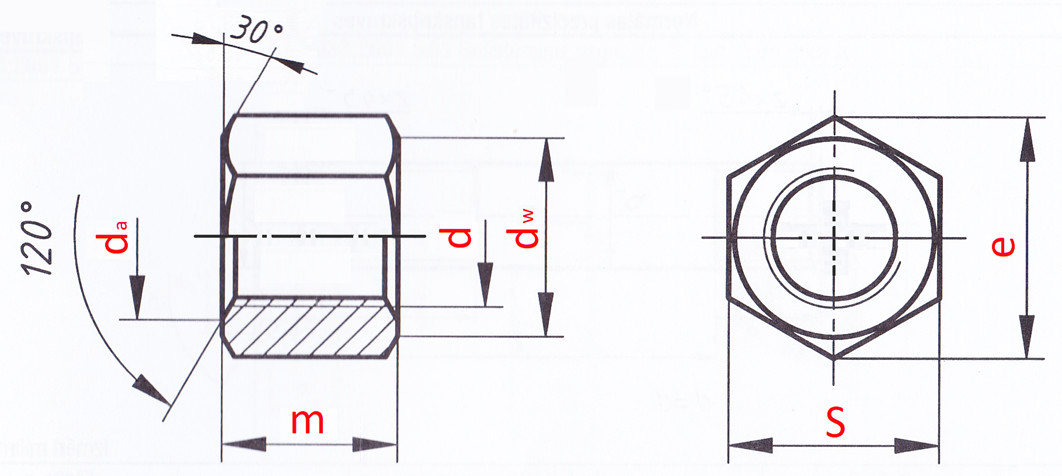

Uzgriežņa apzīmējumi (vecākās grāmatās šo apzīmējumu burti var atšķirties): d – vītnes ārējais diametrs (nominālais diametrs) da – nofāzējuma ārējais diametrs dw – šešstūra nofāzējuma diametrs m – uzgriežņa augstums S – atslēgas izmērs e – apvilktās riņķa līnijas diametrs

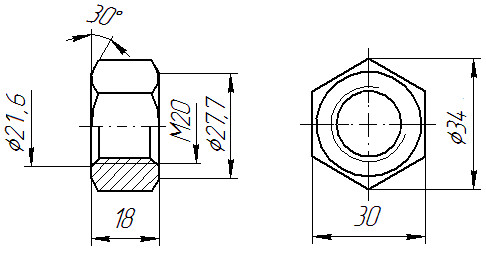

Kā paraugs dots uzgriezņa rasējums, ja vītnes ārējais diametrs ir 20, t.i., M20 (7).
7
Rasēšanas grāmatās atrodams vēl arī otrs uzgriežņa rasēšanas veids (8). Tas piemērotāks gadījumos, ja jārasē bultskrūves savienojums. Par bultskrūves savienojumiem sīkāk aprakstīts 25. sadaļā, bet šāda sešstūruzgriežņa rasēšanas gaita aprakstīta šeit.
8
|
