1. lappusē – Aksonometrisko projekciju asu izvietojums.

2. lappusē – Priekšmeta uzskatāmā attēla konstruēšanas gaita.

3. lappusē – Riņķa līnijas konstruēšana uzskatāmajā attēlā.



Ja uzrasētajam priekšmetam vienlaikus redzamas trīs skaldnes, tas ir uzskatāmais attēls. Mācību rasējumos uzskatāmos attēlus rasē divos veidos: ortogonālajā izometrijā un frontālajā dimetrijā.

Ortogonālajai izometrijai un frontālajai dimetrijai ir kopīgs nosaukums – aksonometriskās projekcijas. Vārds “aksonometrija” atvasināts no grieķu vārdiem un tulkojumā nozīmē “mērīšana pa asīm”. Tas jāsaprot tādejādi, ka, konstruējot priekšmeta uzskatāmo attēlu, izmērus izliek uz X, Y un Z asīm. Šīs asis sauc par aksonometriskajām asīm.





Aksonometrisko projekciju asu izvietojums uzskatāmajā attēlā



Ortogonālā izometrija



Uz visām trijām asīm atliek patiesos izmērus.



Frontālā dimetrija



Uz X un Z asīm atliek patiesos izmērus,

bet uz Y ass – ½ no patiesā izmēra.








18. Šķēlumi

27.11.2016.

1. lappusē – Šķēluma būtība. Šķēlumi rotācijas virsmu urbumiem. Materiālu apzīmējumi.

2. lappusē – Uzlikts šķēlums. Iznests šķēlums.

3. lappusē – Uzdevums.





Šķēluma būtība

Praksē sastopami priekšmeti, kuru iekšējo formu grūti noteikt pēc rasējuma skatiem. Bieži vien tāpēc, ka rasējums satur daudz neredzamo līniju. Tādos gadījumos tiek izmantoti vēl citi attēli. Viens no tiem ir šķēlums.

Šķēlums ir attēls, kas iegūts, šķeļot priekšmetu ar iedomātu vienu plakni (1a) vai vairākām plaknēm. Šķēlumā parāda tikai to, kas atrodas tieši šķēlējplaknē. Visu pārējo, kas atrodas plaknes priekšpusē un aiz tās, iedomāti atmet (1b). Šķēluma figūru pagriež ap vertikālo asi pa 900, lai sakrīt ar rasējuma plakni (1c). Dotajā piemērā, lai noskaidrotu priekšmeta formu, pilnīgi pietiek ar vienu skatu un vienu šķēlumu.

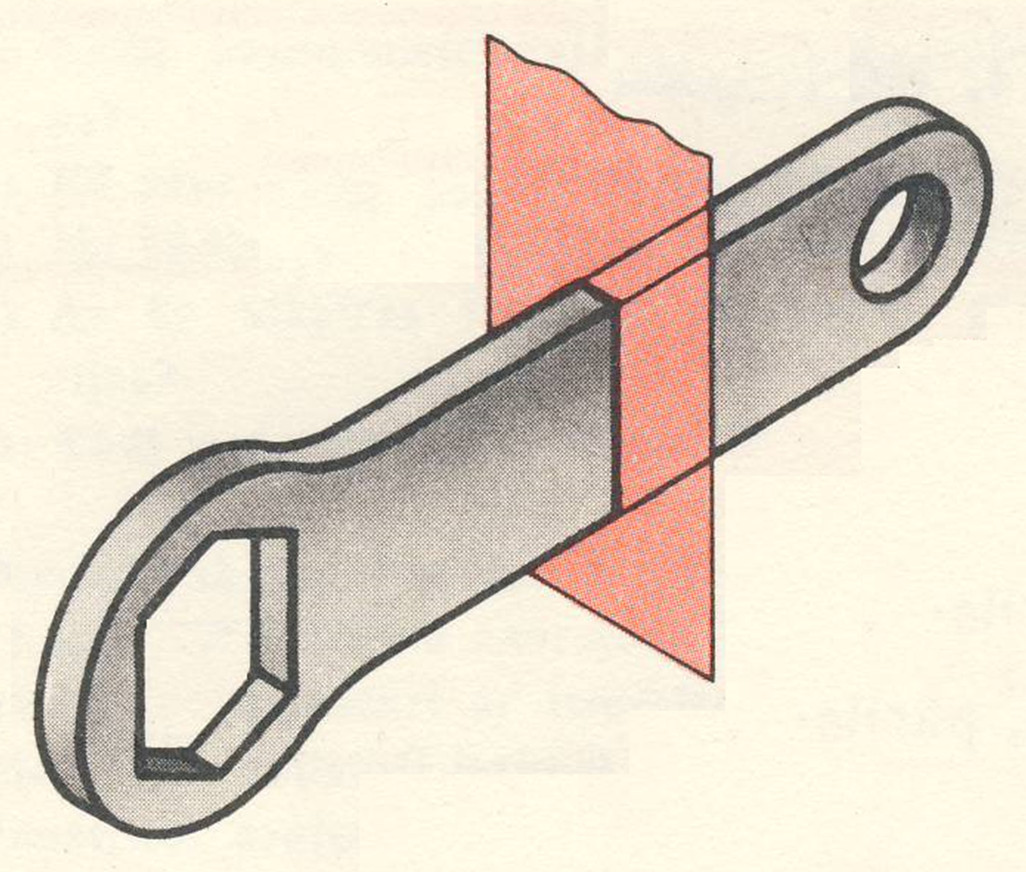

1 a

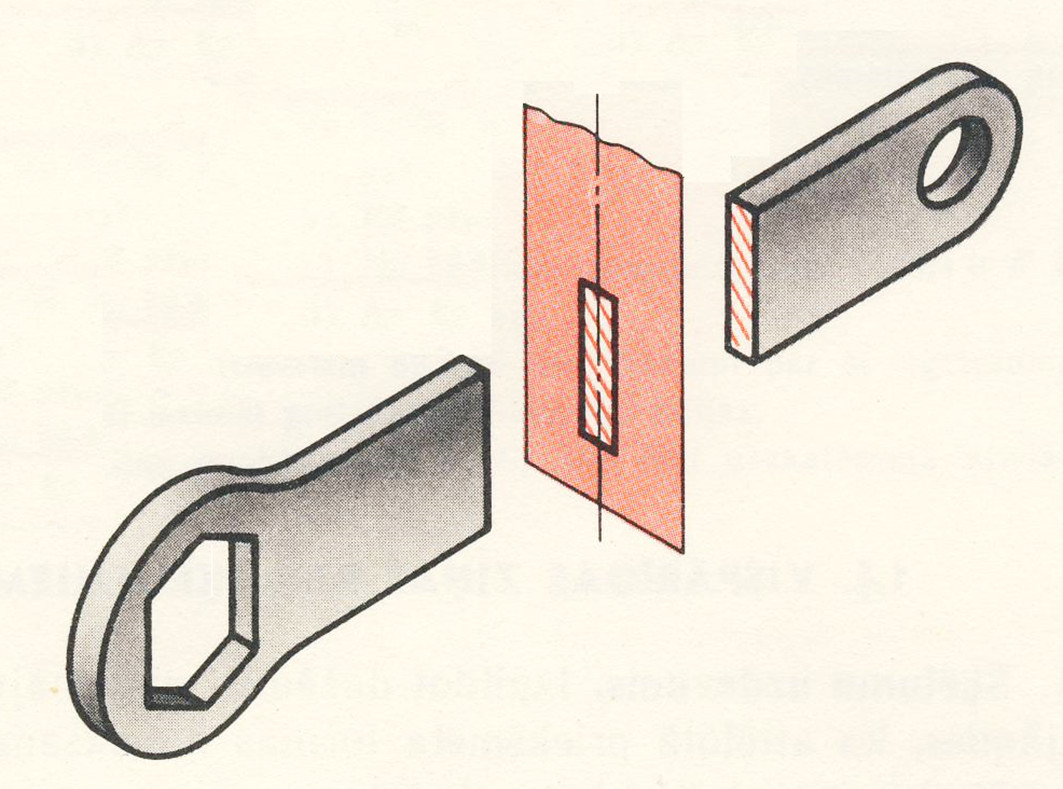

1 b

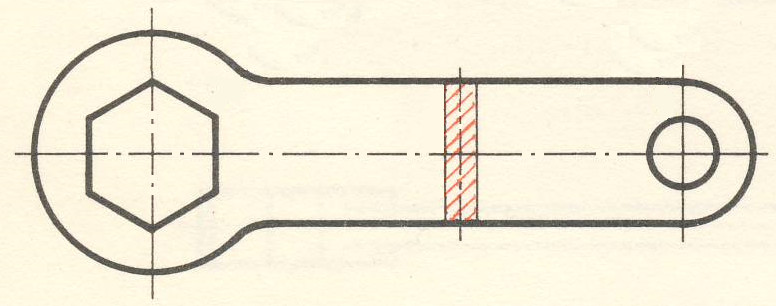

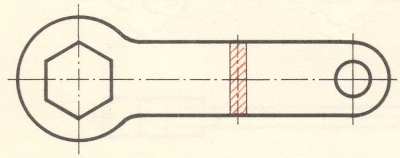

1 c


19. Griezumi

03.04.2017.

1. lappusē - Griezuma būtība. Apzīmējumi. Griezuma un šķēluma atšķirība.

2. lappusē - Vienkāršie griezumi (vertikāls, horizontāls, slīps, daļējs, vietējs).

3. lappusē - Saliktie griezumi (pakāpienveida, lauzts).

4. lappusē - Divu griezumu apvienošana.

5. lappusē - 6 uzdevumi.





Griezuma būtība

Praksē sastopami priekšmeti, kuru iekšējo formu grūti noteikt pēc rasējuma skatiem (1a un 1b). Bieži vien tāpēc, ka rasējums satur daudz neredzamo līniju. Tādos gadījumos tiek izmantoti vēl citi attēli. Viens no tiem ir šķēlums, kas parāda detaļas formu tikai konkrētajā vietā. Taču ir gadījumi, kad ar šķēlumu nepietiek, lai noteiktu detaļas iekšējo formu. Tādā gadījumā izmanto griezumu.

1a

1b




1. lappusē - Ceturtdaļgriezuma būtība. Apzīmējumi.

2. lappusē - Detaļas ceturtdaļgriezuma konstruēšana. Detaļas ceturtdaļgriezums ar urbumu.

3. lappusē - Lodes ceturtdaļgriezuma konstruēšana.



Ceturtdaļgriezuma būtība

Lai parādītu detaļas iekšējo formu aksonometrijā, lieto detaļas ceturtdaļgriezumu. Šim nolūkam ar iedomātām šķēlējplaknēm, kuras ir paralēlas projekciju plaknēm, izgriež novērotājam tuvāk esošo detaļas ceturtdaļu (1).

1
