Riņķa līnijas dalīšana detaļā (nr.5)

12.04.2016.

 Nepieciešama A4 formāta balta lapa.



 Uzdevums:

Pēc grāmatas parauga uzrasēt vienu detaļu. Izmantot riņķa līnijas dalīšanas paņēmienus.



 Metodiskie ieteikumi:


 Nepieciešama A3 formāta rūtiņu lapa.



 Uzdevums:

1) Konstruēt divu taišņu salaidumu. Dotas divas taisnes, kas veido 300 leņķi, 900 leņķi un 135leņķi. Salaiduma loka rādiuss R=15.

2) Konstruēt riņķa līnijas un taisnes ārējo salaidumu. Riņķa līnijas rādiuss R=40, salaiduma loka rādiuss R1=15. Taisnes attālums no riņķa līnijas ass m=20.

3) Konstruēt riņķa līnijas un taisnes iekšējo salaidumu. Riņķa līnijas rādiuss R=60, salaiduma loka rādiuss R1=15. Taisnes attālums no riņķa līnijas ass m=10.



 Metodiskie ieteikumi:


 Nepieciešama A3 formāta rūtiņu lapa.



 Uzdevums:

1) Konstruēt divu riņķa līniju ārējo salaidumu. Riņķa līniju rādiusi R1=20 un R2=40; attālumi starp šo riņķa līniju centriem m1=30 un m2=80; salaiduma loka rādiuss R=40.

2) Konstruēt divu riņķa līniju iekšējo salaidumu. Riņķa līniju rādiusi R1=20 un R2=40; attālumi starp šo riņķa līniju centriem m1=30 un m2=80; salaiduma loka rādiuss R=90.

3) Konstruēt divu riņķa līniju jaukto salaidumu. Riņķa līniju rādiusi R1=20 un R2=40; attālumi starp šo riņķa līniju centriem m1=20 un m2=80; salaiduma loka rādiuss R=50.



 Metodiskie ieteikumi:


 Nepieciešama A3 formāta balta lapa.



 Uzdevums:

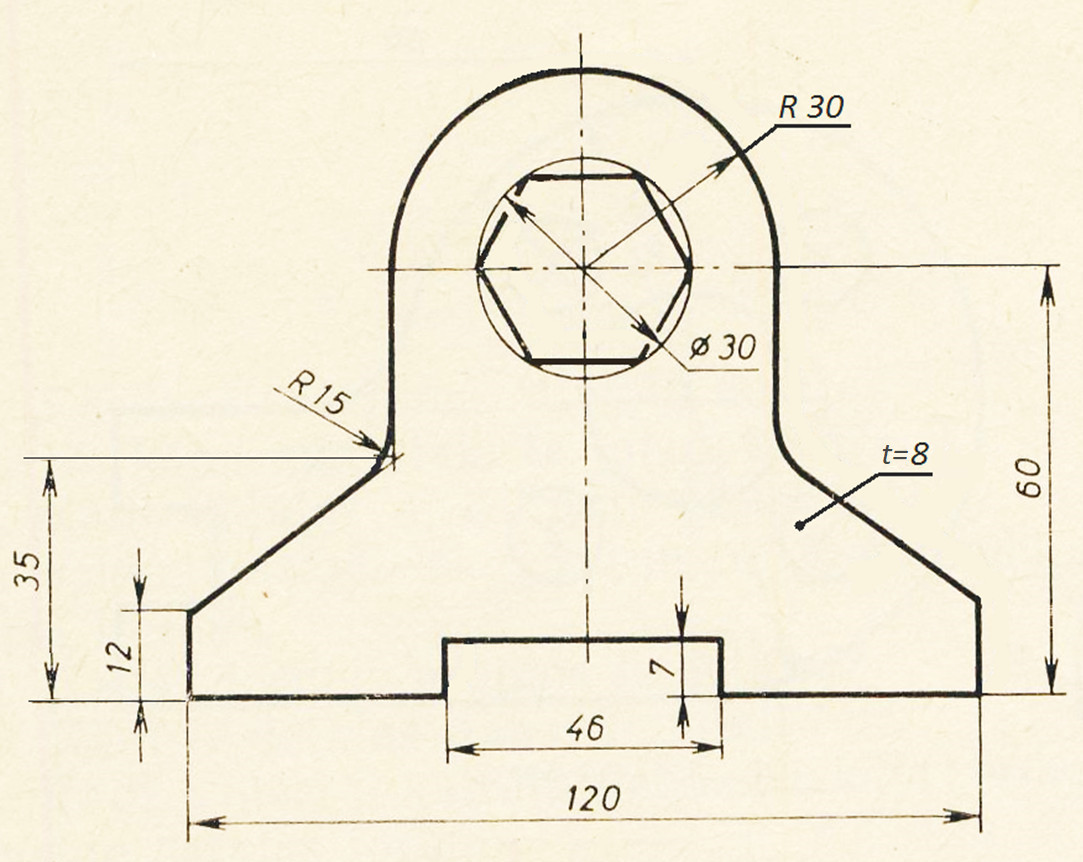

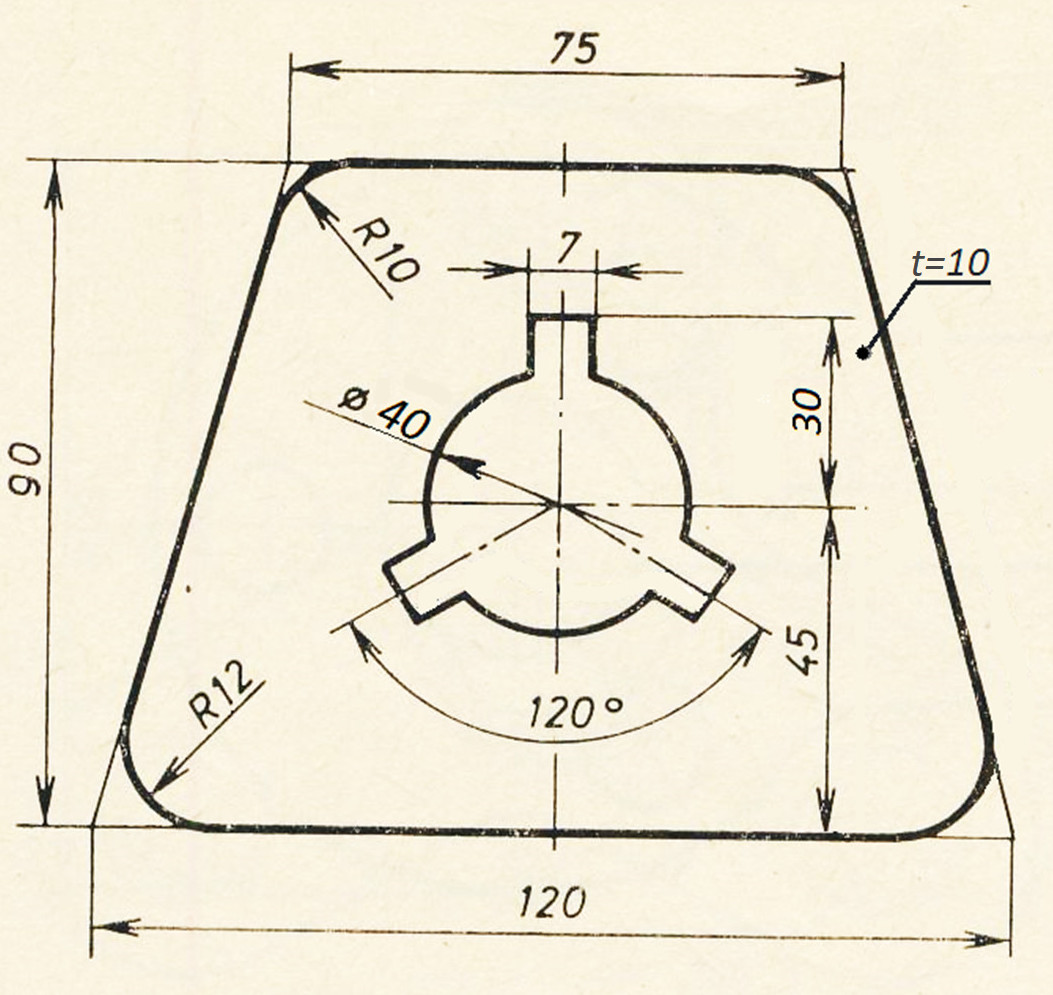

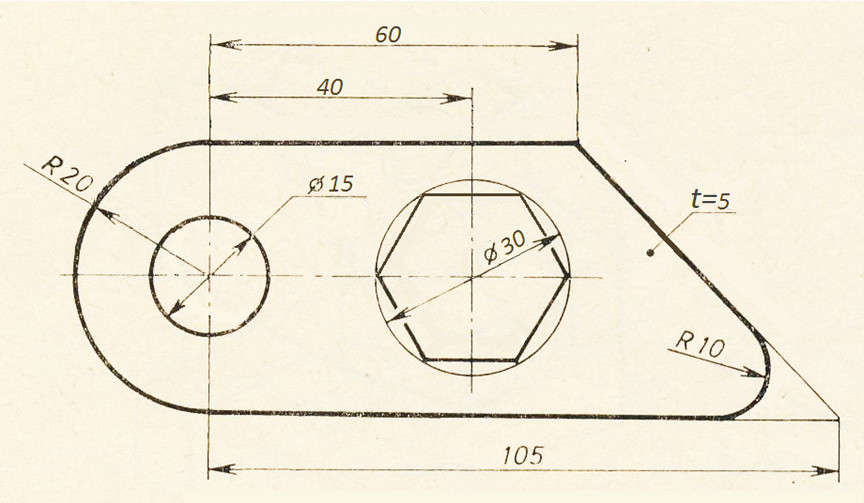

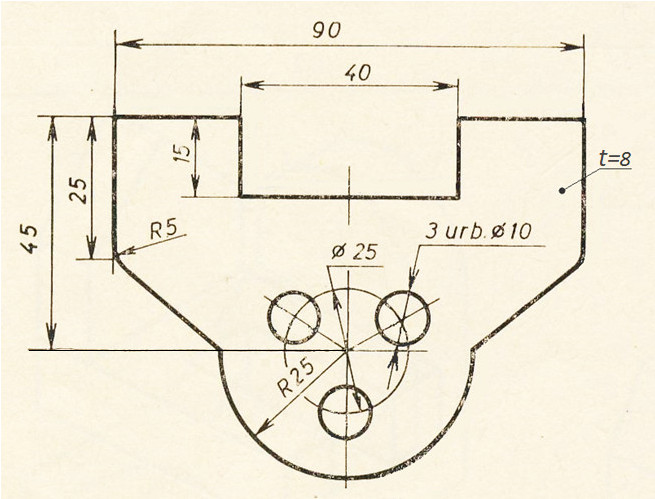

Izvēlēties vienu no dotajām detaļām un uzrasēt mērogā 2:1. Izlikt izmērus.



Uzklikšķinot uz detaļas, tā palielināsies.





 Metodiskie ieteikumi:
